适用于：原厂带视频接口RCD510或RNS导航装RGB摄像头实现倒车后视功能！
开启后视功能教程
注意：
-
并非每个主机都需要执行此步骤，如果您的主机之前是其他车上已经有后视正常使用的拆车件，后视功能已经开启，无需另外打开
-
如图所示挂倒挡有此提示就不需要再改编码（下图所示为rcd510 和 rns315）
修改编码所需工具：5053工具 + 笔记本电脑一台
对 5053 工具的软件安装过程此教程不再详解，一般在购买相应工具时都会有详细教程知道安装。
下面为5053正常安装后打开的界面。不同版本可能稍有区别。演示的是 11.11版本
根据需要勾选 RCD510只需勾选 56 RNS315或RNS510,只需勾选37导航。
注意此处 6C – 后视摄像机不需要打勾（重要）
如果安装的是RNS315或RNS510,请进入37导航。
出现这个提示不用管，直接点击OK就行
RCD510 将此处的 第七个第八个数字 修改为 64 即可。
Rns315或510 将编码的 第七个数字改为 4 即可。
是第七个数字而不是第七组 （注意）
做任何修改前注意备份当前编码，以便修改出错之后回滚操作。
如果装有OPS的车型，还需要进10驻车辅助，长编码中将第一个数字修改为：2 或 3， 此处的第一个数字 （0 代表关闭 ， 1 代表OPS 2 代表 后视影像 ， 3 代表同屏显示OPS+RVC（只有rns510支持同屏显示））
后备箱没有盖好 也不会出图像的，所以在测试之前请关闭后备箱。
部分主机固件只在第一次挂倒挡的情况下有提示，注意关掉钥匙多试一次
扫描故障码并清除。
部分大众车的CD机后面的CANBUS线不属于娱乐CANBUS，需要接到网关上（单独网关的接到网关的10，20号，集成网关的，接到BCM上的B插头20，21号）
简单接法：可以将CANBUS线接到OBD接口的 9号 和 16 号线上；
大众车网关位置可参考 大众各车型CAN线所在位置指导
编码部分改完了！正确连接摄像头线束，多次测试之后复原。

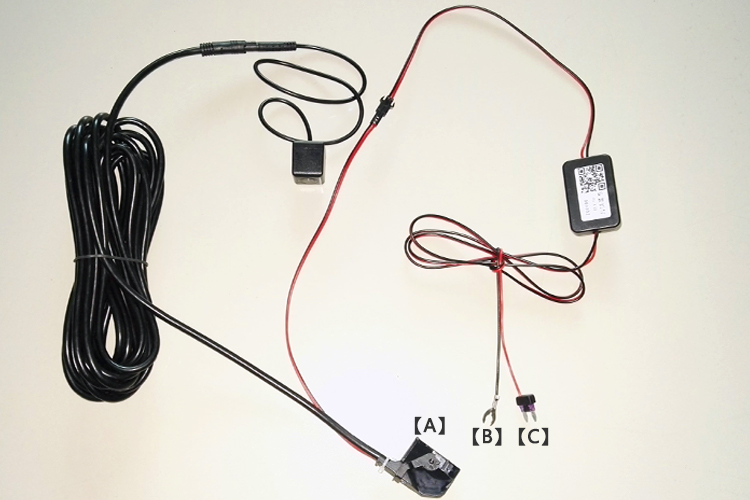

RGB摄像头为免破线无损安装产品，只需要接ACC正极（红色带保险丝）和黑色搭铁线即可。其余线束均为对插设计。
A：接原厂主机后视接口 B：接地GND C：电源正极ACC
