车载同屏器 车载推送宝 CHEV000035

视频介绍1 车载同屏器功能优势简介及接线方法

WIFI版各手机连接同屏器使用说明：

安卓系统镜像功能（即大屏和手机屏显示内容完全一样）

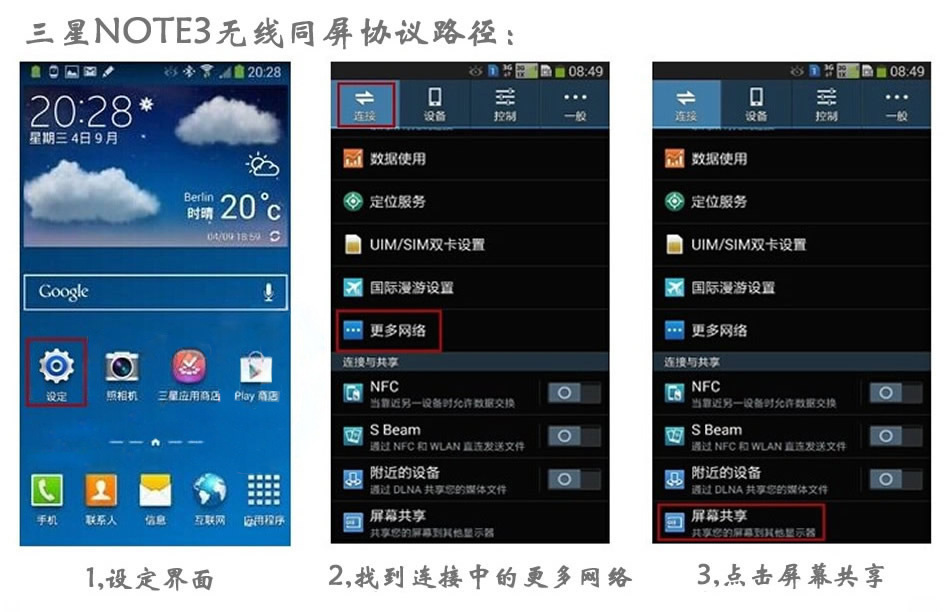

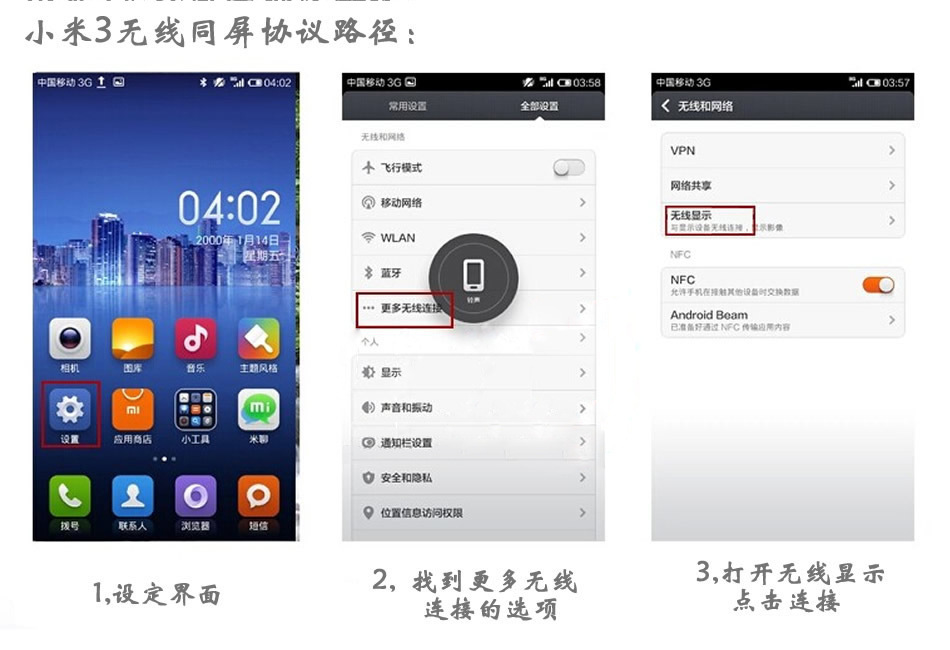

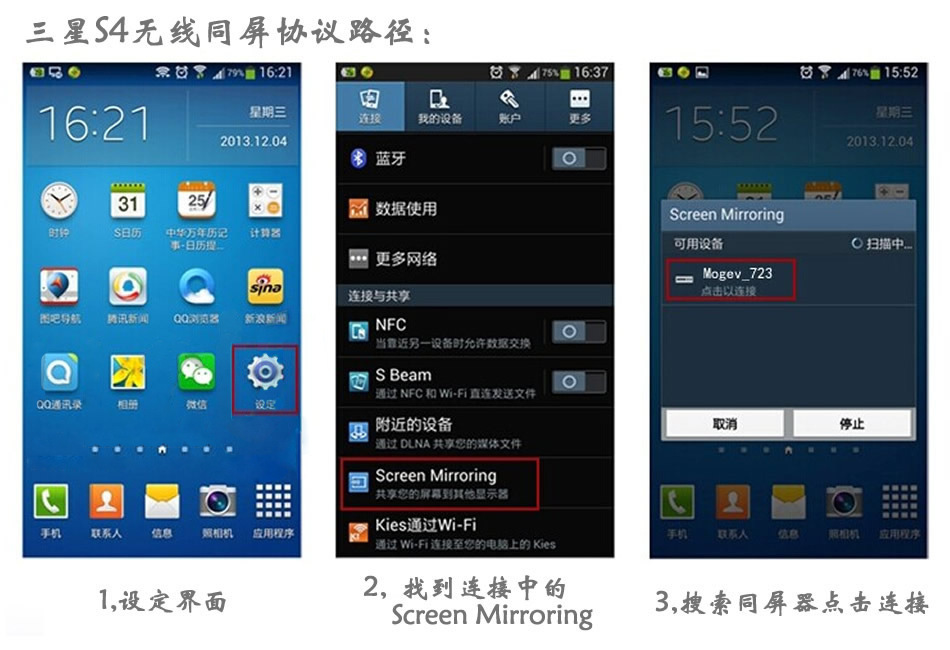

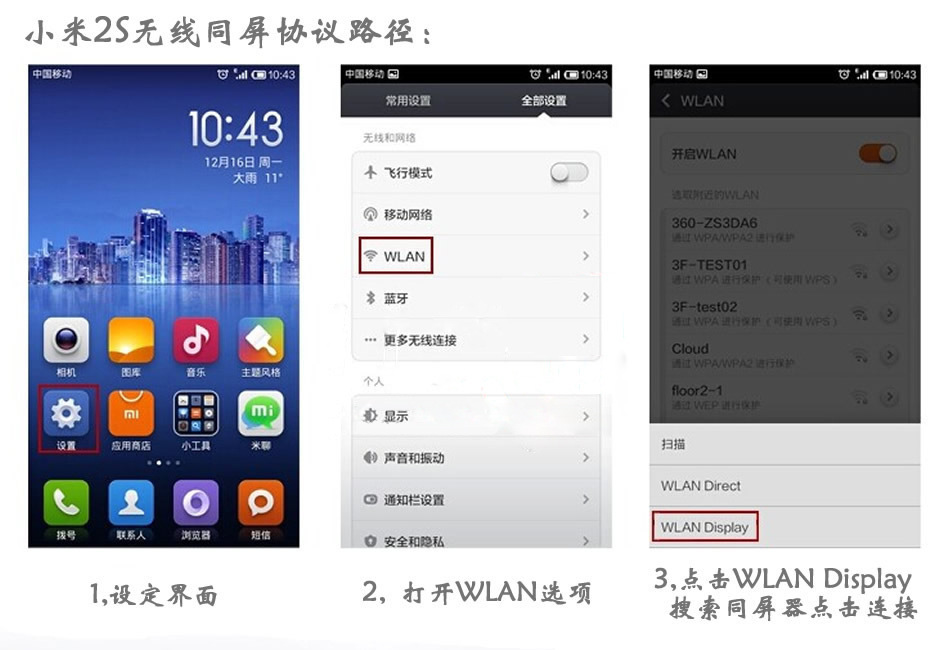

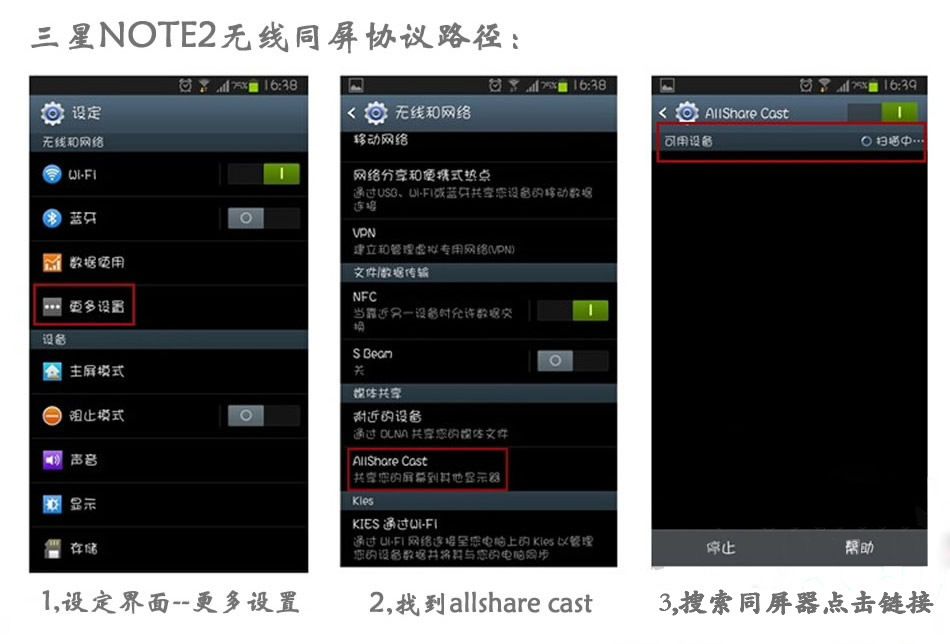

不同的品牌手机,扫描信号的进入名称也不一样,HTC命名为:媒体输出 , 华为命名为:无线显示, 三星命名为:屏幕共享 ,还有其它品牌命名为:多屏互动等。可参见对应手机型号的相关说明书！

同屏器工作模式切换：在成功链接同屏器后，可打开手机上的任意浏览器在地址栏输入  【192.168.49.1】登陆同屏器设置界面，点击对应的切换按钮即可，点击后屏幕上会有对应提示。

安卓手机推送功能（需同屏器在DLNA/IOS模式）：连接本设备的wifi信号 Car-******，使用系统自带的照片 音乐 视频应用，浏览文件时候即可选择推送到大屏幕显示。此模式下，可以实现后台视频播放，不影响手机使用。

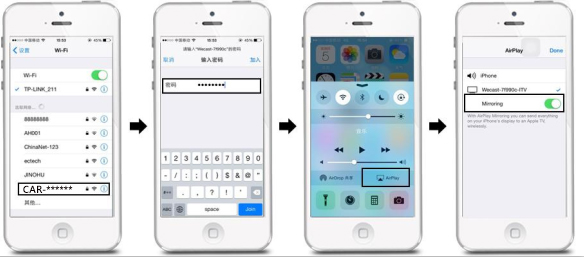

IOS/苹果连接方式：

1.连接本设备Car-****** 的WIFI信号,输入密码12345678

2.推送模式：打开系统内置的照片、视频、音乐应用 在对应的界面均有Airplay 图标，点击之后即可推送。

3.镜像模式：以最新的IOS系统为例，从屏幕底部向上华东，出现控制菜单后找到 Airplay 相关选项，切换为本设备并打开镜像功能。

====================================

技术参数（V3.2）：

产品尺寸：110 x 65 x 33mm

电源：DC9-36v

工作温度：-10℃ ~ 70℃

外围手机要求：安卓系统4.2及以上，IOS7 货iphone4s 及以上设备，其他支持DLNA技术的手机（如 Win10 mobile 需要安装 lumia 远程播放app方可使用）

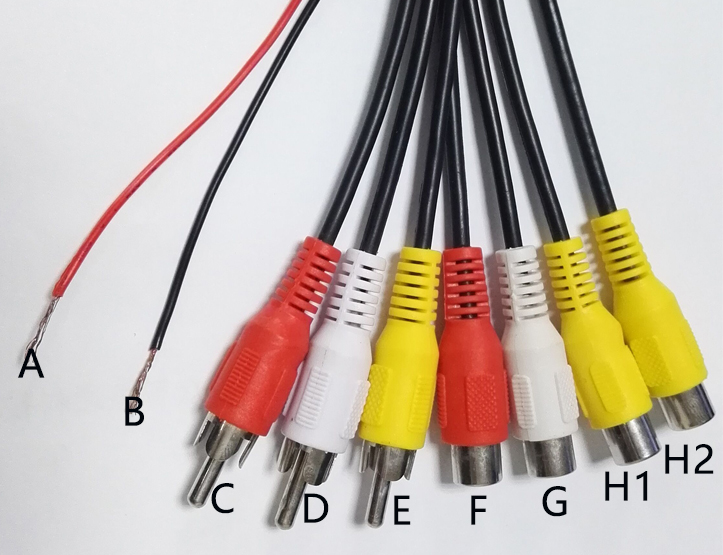

接线图说明（V3.2）：

A: DC+  电源正极9-36v

B:GND  电源负极 搭铁

C:audio input R 音频输入右声道

D:audio input L 音频输入左声道

E:video input     视频输入

F:audio out R 音频输出右声道

G:audio out L 音频输出左声道

H1=H2：video out  视频输出

注意：音视频切换功能是通过检测【E】 端口是否有视频信号。如果有视频信号则切换到外部音视频输入，同屏器音视频输出被断开。
