RCD510 手机同屏 CHEV000044

适用范围：产地为中国、2012年3月之后出厂的 RCD510

最新版本：V1.1 正式版

注意事项：安装过程中务必注意电源正负极、排线方向

必备工具：剥线钳、绝缘胶布、汽车音响拆装工具套装、多功能螺丝刀套装（本次拆装使用T9）

人工技术支持：关闭状态，技术文档已经详细列出本产品改造步骤，特殊情况联系您的卖家，已详细列出解决方案的问题不在解答范围；

安装技术要求：适中





RCD510 同屏器产品简介

RCD510 手机同屏 功能演示



安装操作步骤：

1.通读并理解本文档全部内容，确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.检查收到的产品配件，是否和商家描述一致，确保配件齐全；

3.使用拆装工具套装对应工具拆下车辆的RCD510，确认生产年份，准确的应该为2012年3月之后的机器（视频描述勘误：提到的2013年，实际2012年3月之后的机器即可）。

支持的机器型号为： 2012年3月之后出厂的中国制造 RCD510USB （普通版或USB版）、RCD510USBRVC（后视版或加强版）

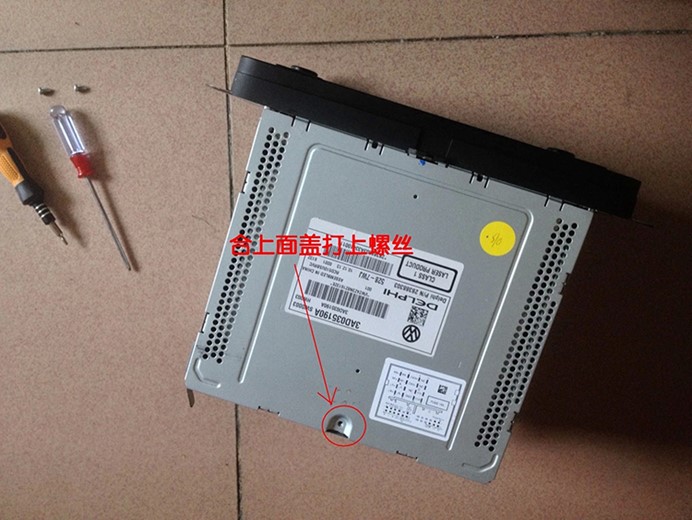

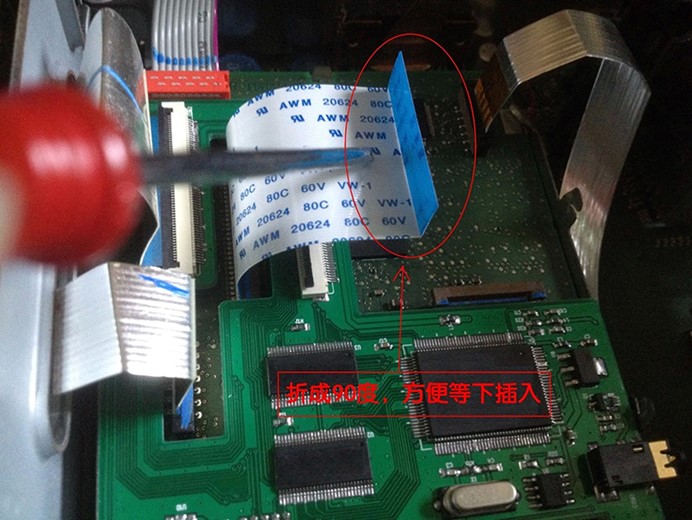

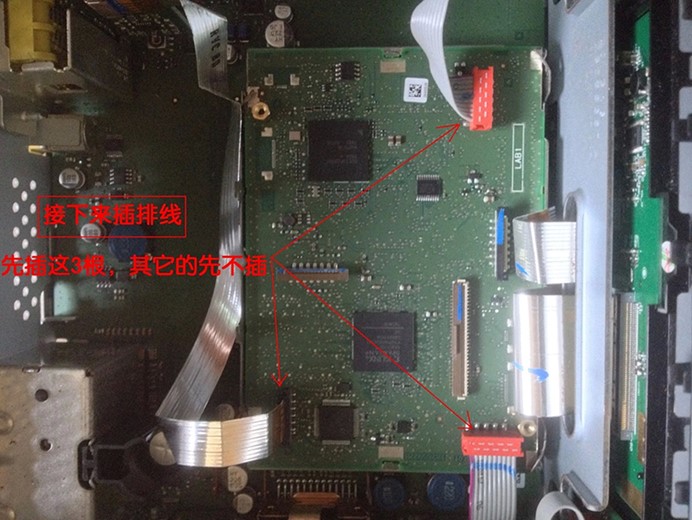

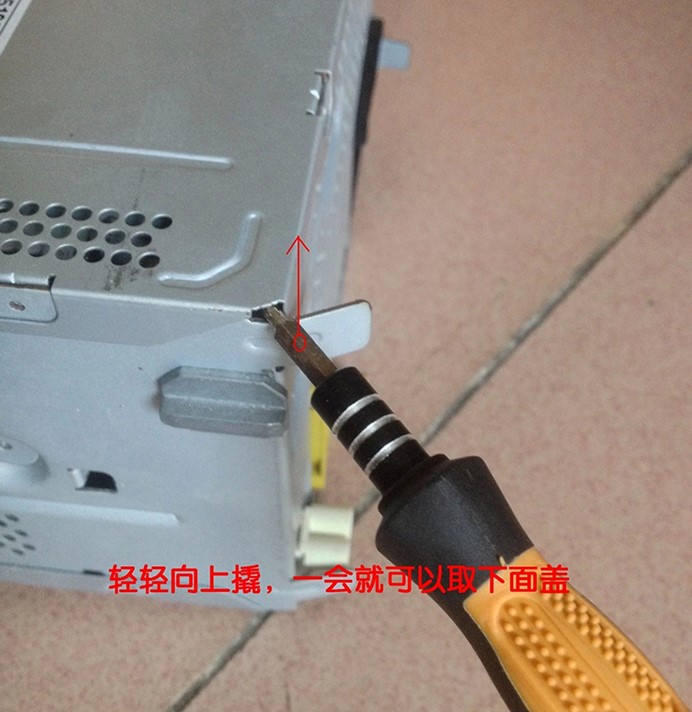

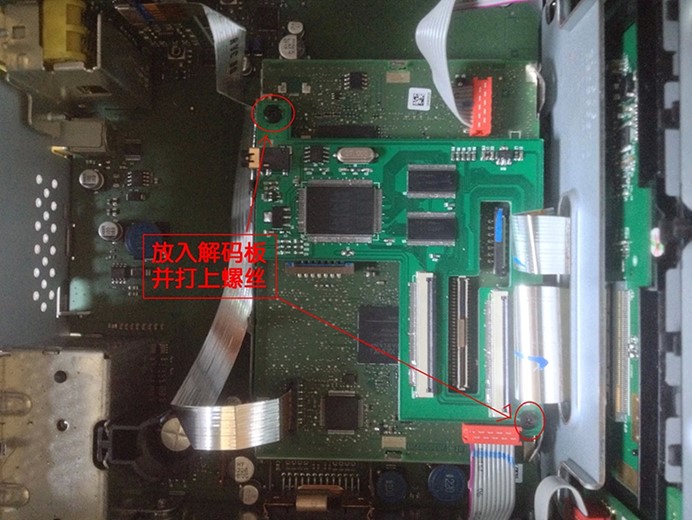

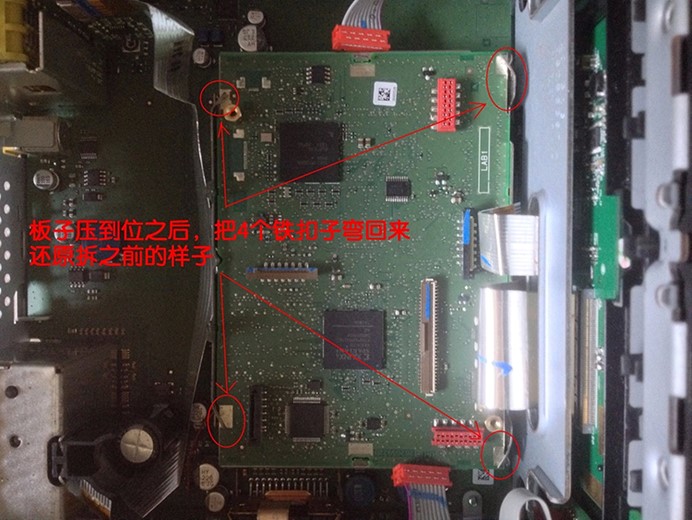

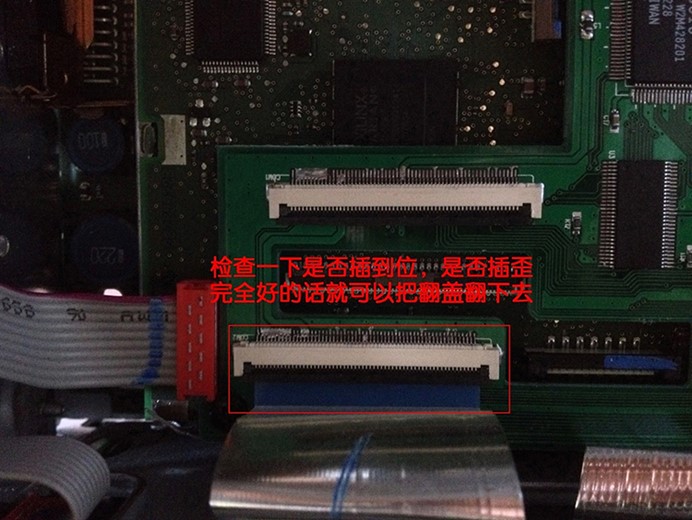

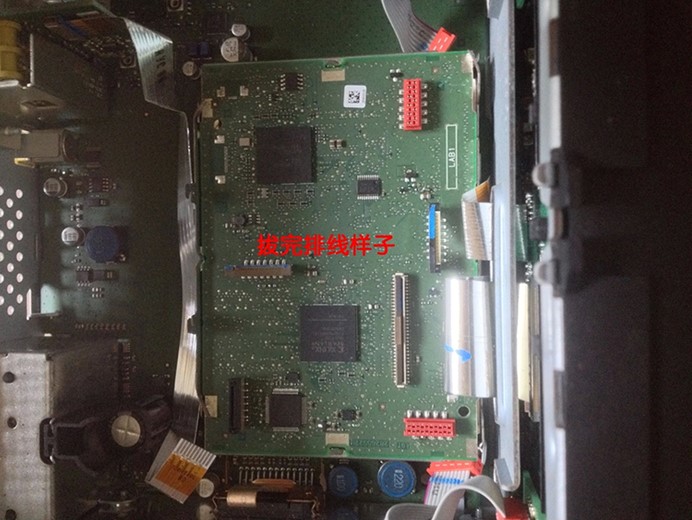

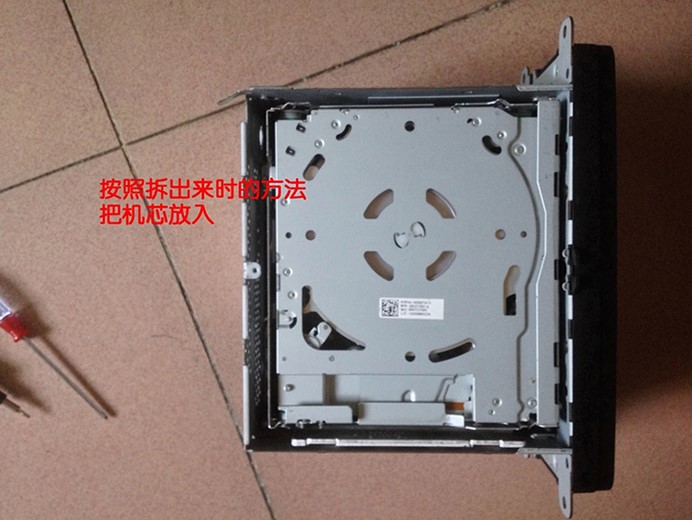

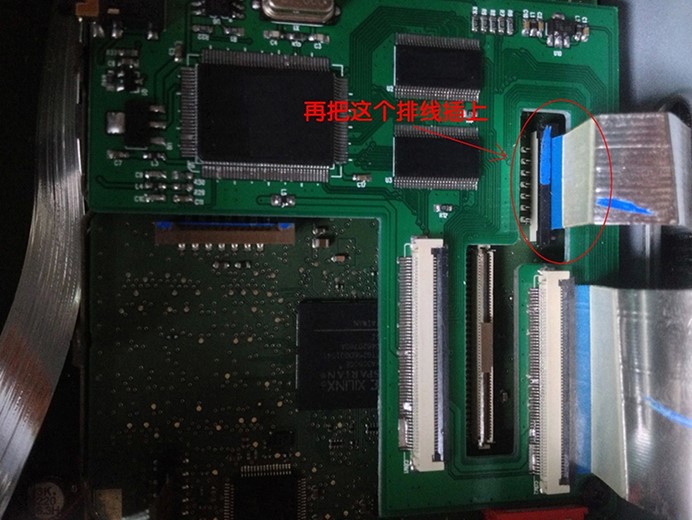

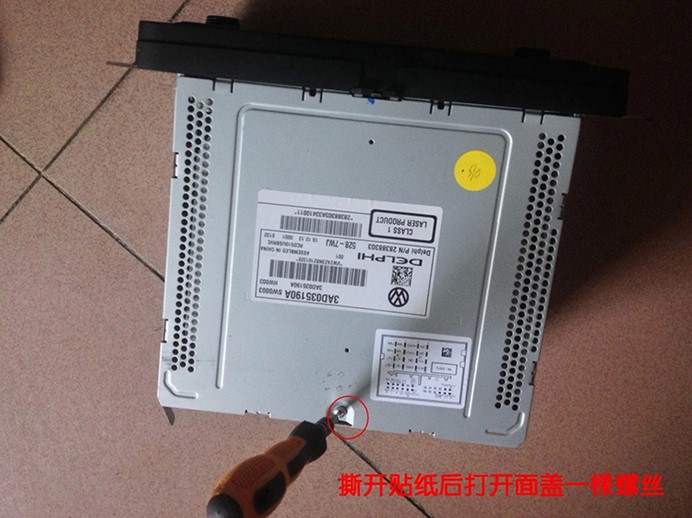

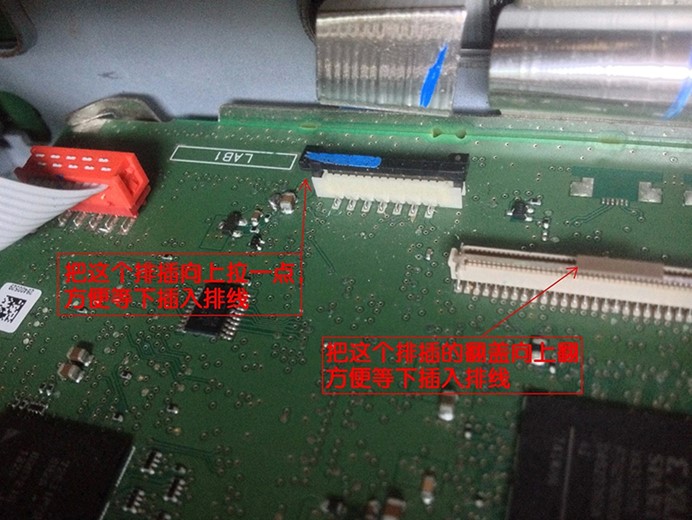

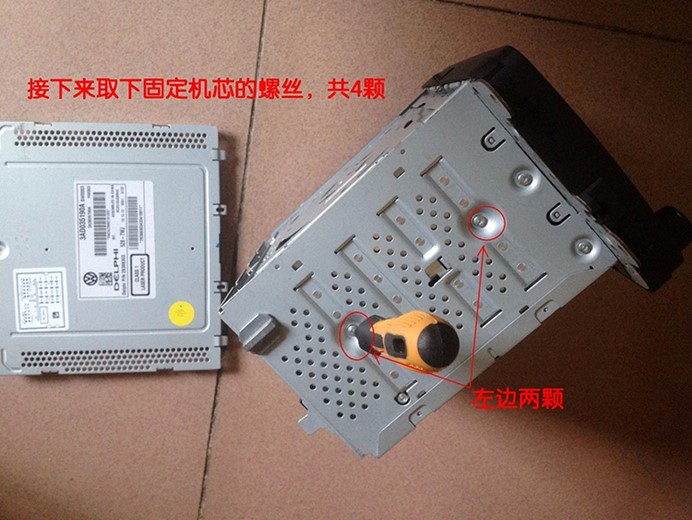

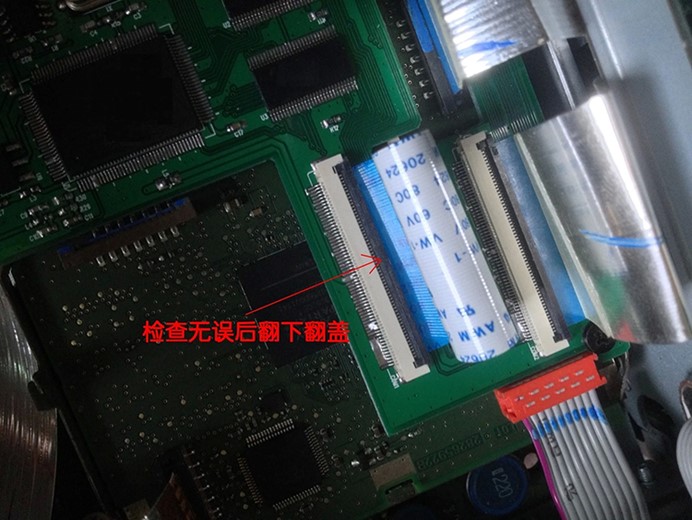

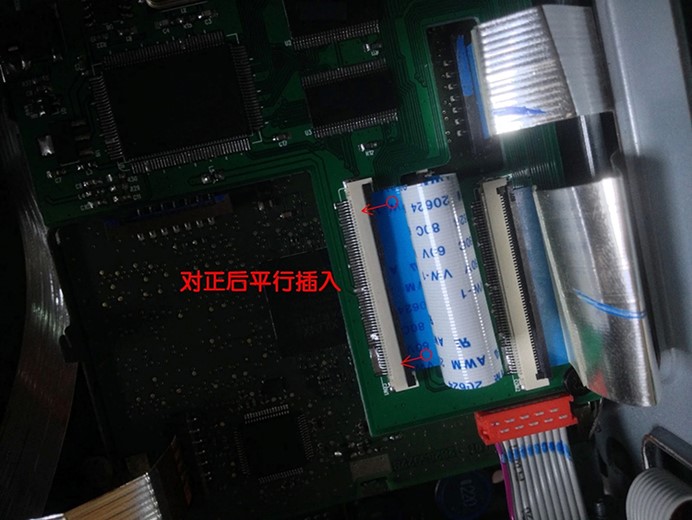

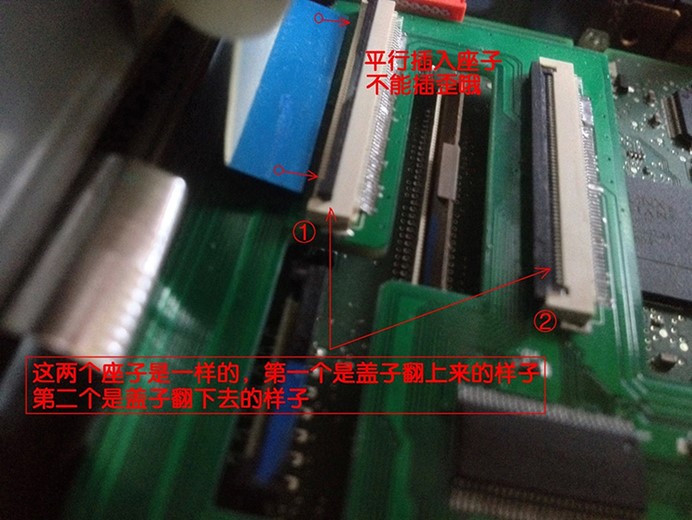

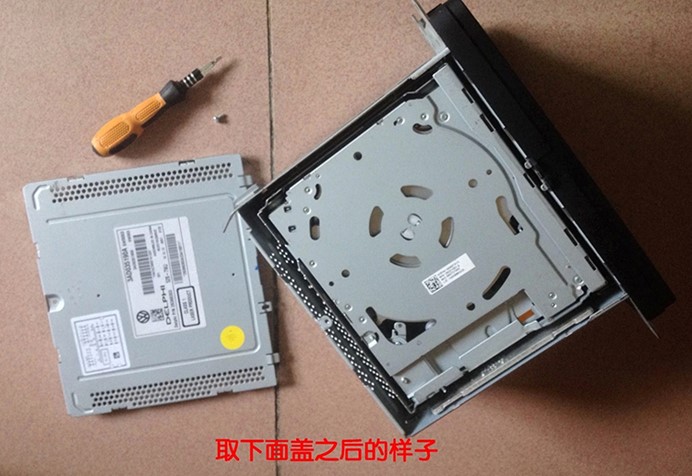

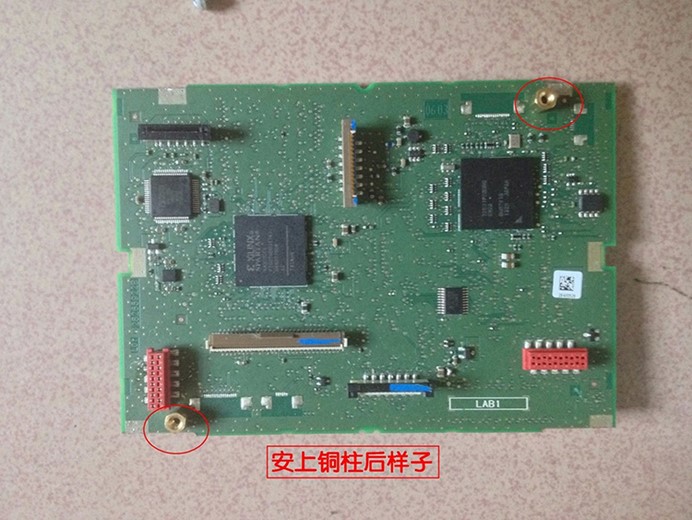

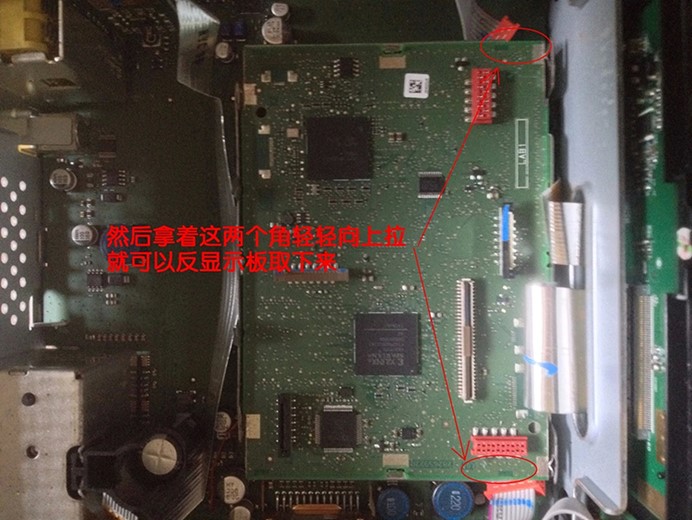

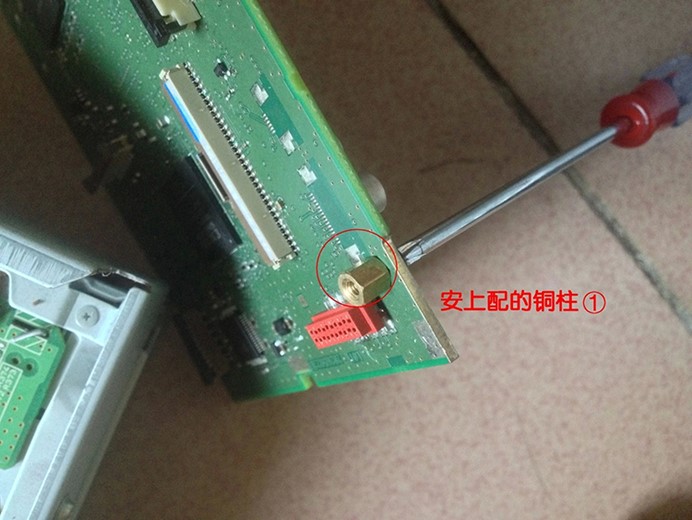

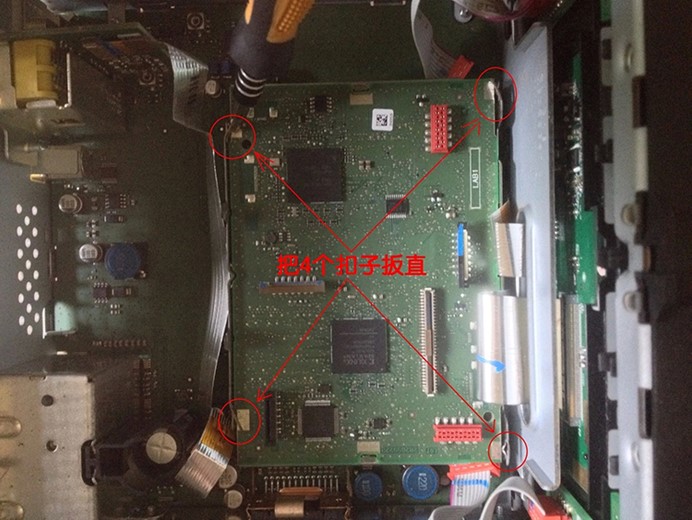

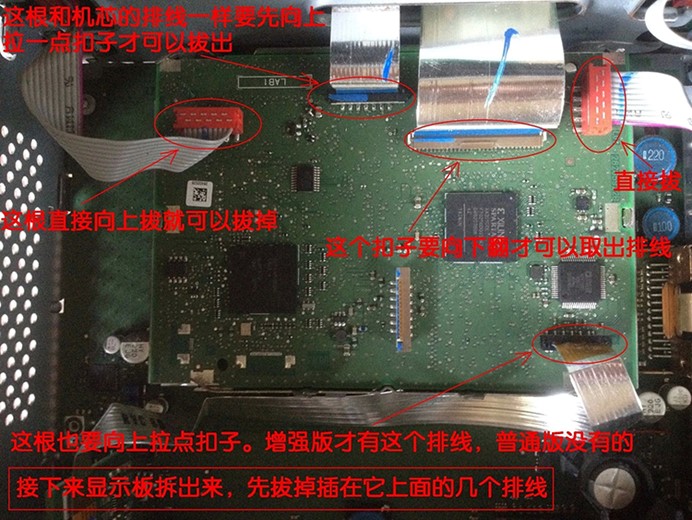

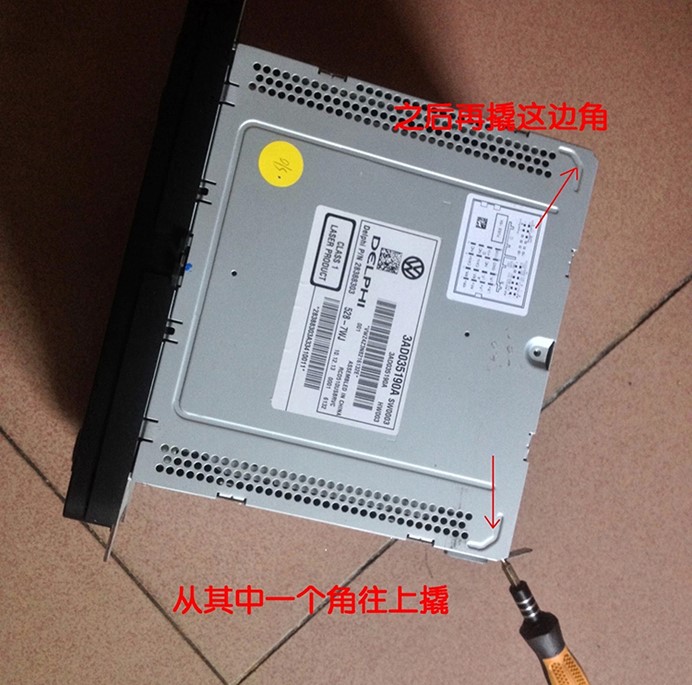

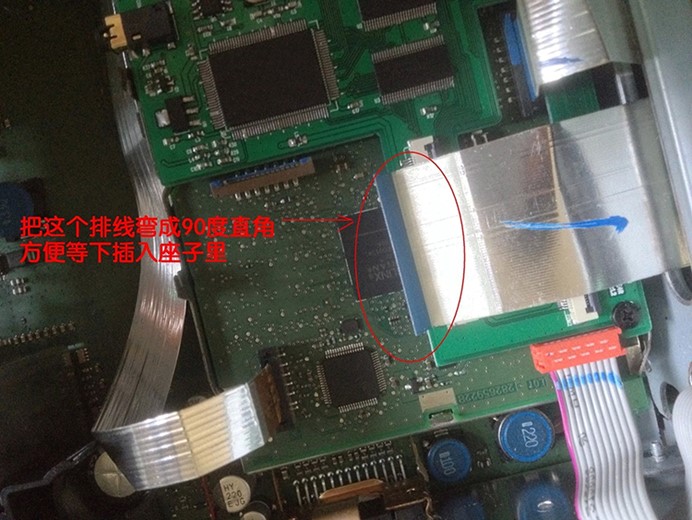

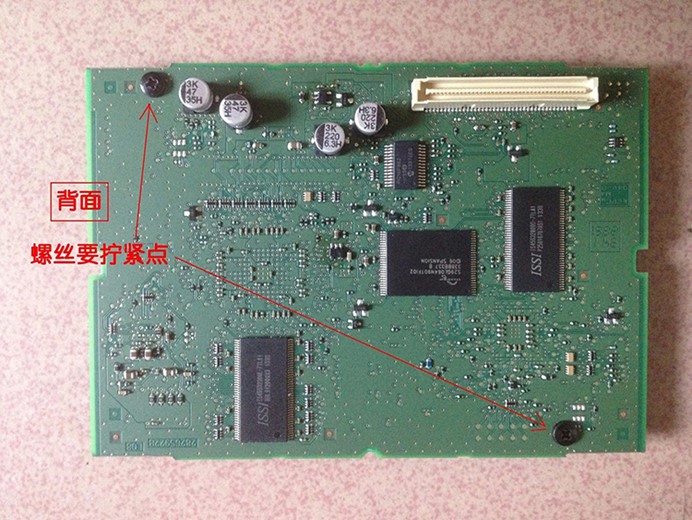

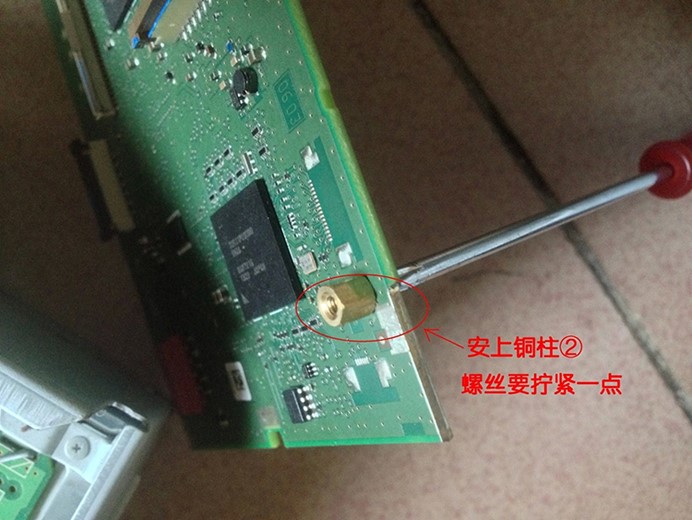

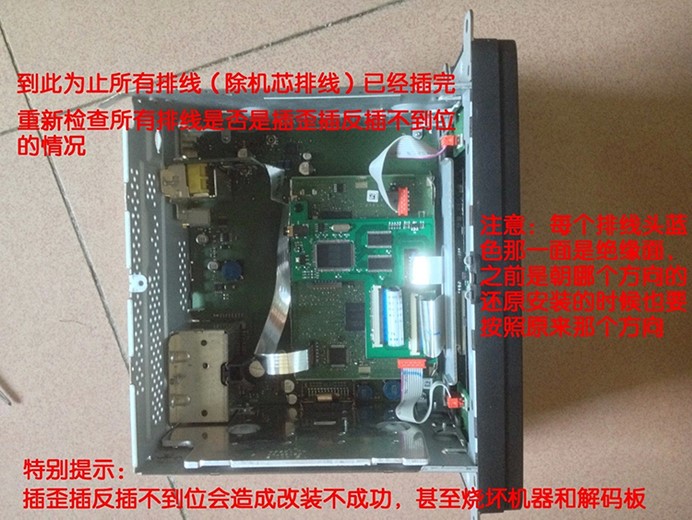

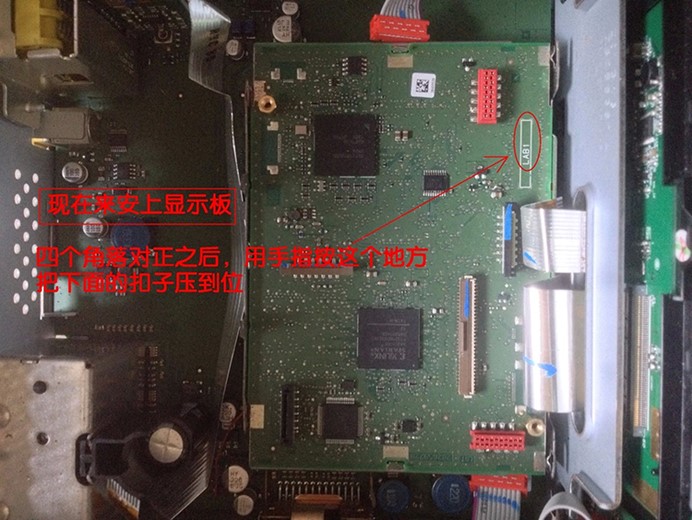

4.将机器拿到工作台开始改装，改装步骤如下图所示（可使用T8、T9螺丝刀）：

5.将机器拿到车上插上电源线束进行测试；

5.1.明确每根线的定义，可通过下图或线材标识确定【如有冲突以定义图为准，并请留言通知我们】

A：Micro USB 接口：用于非车用情况下的设备供电，车载设备使用无需连接此接口；

B：USB接口：用于连接手机，支持安卓、苹果手机连接；

C：音频接口：连接手机耳机插口，苹果设备无需连接，安卓手机声音无法传输到车载设备时连接此线路；

D：视频输出：连接RCD510改装后输出的视频插口，接按键控制的一路；

E：左声道音频输出：通过转接线连接RCD510 AUX左声道音频输出端；

F：右声道音频输出：通过转接线连接RCD510 AUX右声道音频输出端；

G：ACC：接车辆受钥匙控制的12V电源；

H：GND：接车辆电源负极，不可直接搭铁；

I：B+：接车辆不受钥匙控制的12V电源，即长电；



6.功能验证：

        正确连接上述线束后，车钥匙ON状态下，打开RCD510主机，按【 MEDIA】 键切换车机为AUX状态，按左上角【音乐键3秒】画面应该显示同屏器启动画面，使用USB线连接手机，首次使用【苹果手机：连接后手机屏幕点击信任，稍等片刻即同步显示; 安卓手机：打开USB调试功能后连接即可同屏】，随意播放一段音视频文件，出现同屏画面和声音即可证明产品已经正常工作；

7.将车辆中控台相关配件进行固定后复原完成安装。



相关说明：

RCD510改装过后空闲另一路视频插口可用做倒车后视，使用视频触发，具有最高优先级。

RCD510 AUX： 大部分机器的AUX接口已经有线束连接，此时需要替换原先线束，原AUX口失效。
